Auteur Topic: Welk(e diameter) soldeertin?  (gelezen 4208 keer)

0 leden en 1 gast bekijken dit topic.

Offline Olav

  • Full Member
  • ***
  • Berichten: 111
  • aaaargh, urrrrrrrrr
Welk(e diameter) soldeertin?
« Gepost op: 3 augustus 2012, 11:20:55 »
Dag allemaal, mijn eerste post hier. Sommigen kennen mij als Ukeloeder op Gitaarnet (O nee... gedaan met de rust!).
Ik heb onlangs mijn eerste pedaaltje (van Das Musikding) in elkaar geklodderd, dankzij enkele heren die ook hier actief zijn werkt het nu naar behoren. Mijn eerst geleerde les is alles door te meten voor ik het in het bordje soldeer. Nuttig toch?

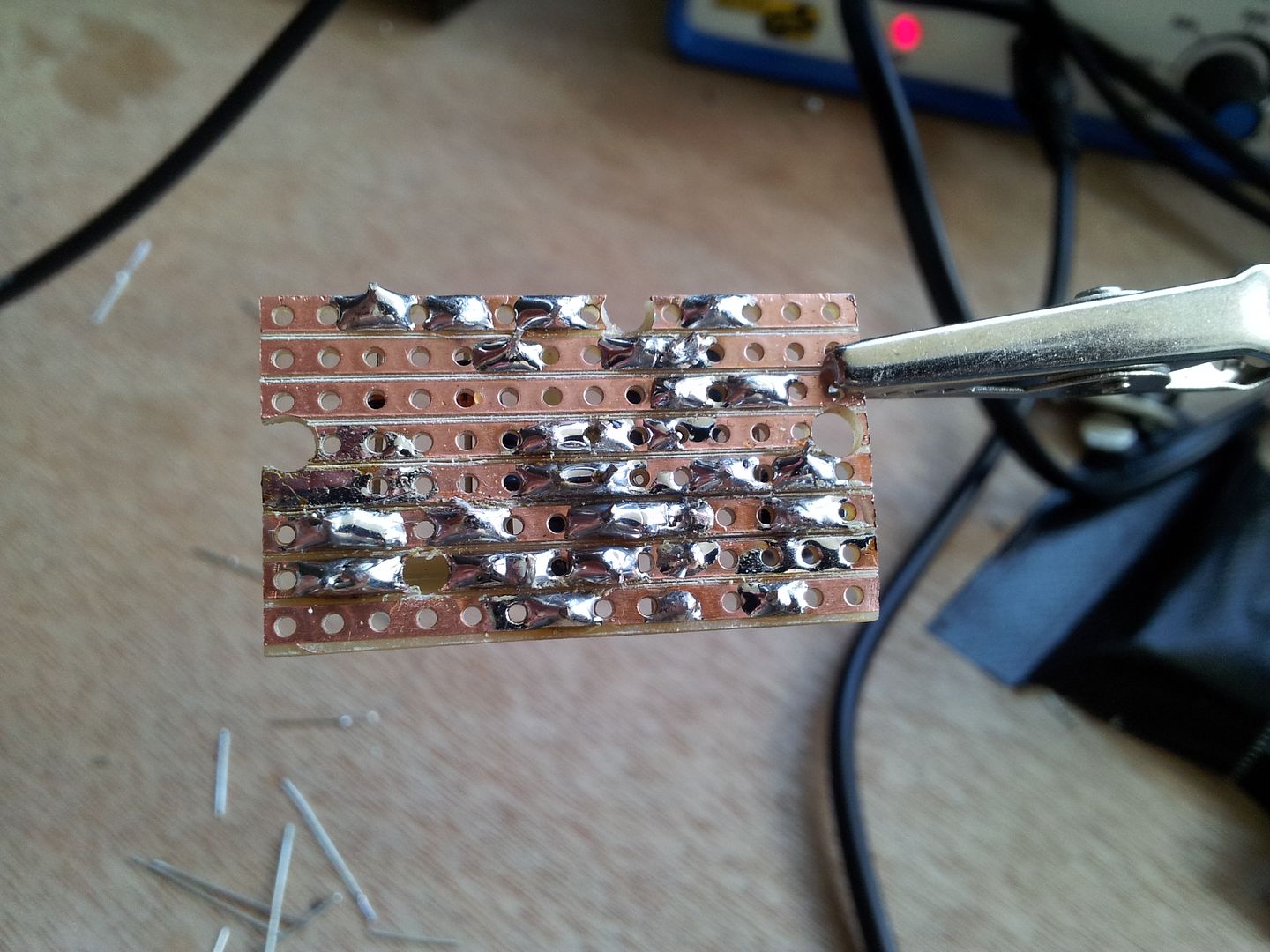

De smaak te pakken, heb ik bij newtone Online twee kitjes en wat losse onderdelen besteld. Ondertussen de onderdelen voor TheMuffFuzz op het stripboard gesoldeerd. Jammer genoeg enkele malen naastliggende een strip verbonden door te sterke uitvloei van mijn tin. Het grootste heb ik met een wick al opgeruimd en de strips met een mesje van elkaar gescheiden. Heel vervelend natuurlijk om op zo'n klein bordje verschillende malen te moeten doen. Nu vraag ik me af of mijn tin niet te 'zwaar' of te dik is. Ik gebruik 1,0mm draad (60/38/2), maar misschien is 0,5mm aan te raden? Overigens staat mijn soldeerstationnetje op krap 350graden en gebruik ik een stift van +/- 3mm.



 Tips?
va' sa' du? va' hete' du?

Offline Harold

  • Hero Member
  • *****
  • Berichten: 3070
  • Semi-amateurig!
    • DIY-Layout.com
Re: Welk(e diameter) soldeertin?
« Reactie #1 Gepost op: 3 augustus 2012, 13:36:05 »
Ik denk dat het meer met kunde te maken heeft dan met je materiaal ...   ::)
Uitverkoop: THC Cream Fuzz - Boutique NOS germanium fuzz, en meer!
DIY-Layout.com - Online stripboard layout editor!

Offline Flo

  • Moderator
  • Hero Member
  • *****
  • Berichten: 8321
  • teveel info...
Re: Welk(e diameter) soldeertin?
« Reactie #2 Gepost op: 3 augustus 2012, 14:40:11 »
Welkom!

Ik gebruik ook 1mm soldertindraad, zonder problemen. Oefening baart kunst.  :)

Offline Olav

  • Full Member
  • ***
  • Berichten: 111
  • aaaargh, urrrrrrrrr
Re: Welk(e diameter) soldeertin?
« Reactie #3 Gepost op: 3 augustus 2012, 14:52:47 »
OK, dit is gewoon herkenbaar als beginners/klunzen-probleem? Ik voer denk ik gewoon te veel tin en mijn bout mag wat schoner tussen puntjes door.

va' sa' du? va' hete' du?

Offline Harold

  • Hero Member
  • *****
  • Berichten: 3070
  • Semi-amateurig!
    • DIY-Layout.com
Re: Welk(e diameter) soldeertin?
« Reactie #4 Gepost op: 3 augustus 2012, 15:01:03 »
Overigens is het genoeg om het koperspoortje te onderbreken en hoef je niet perse een gat door het printje heen te boren ;)

Ik meet trouwens wel altijd na of ik daadwerkelijk de boel onderbroken heb.
Uitverkoop: THC Cream Fuzz - Boutique NOS germanium fuzz, en meer!
DIY-Layout.com - Online stripboard layout editor!

Offline Flo

  • Moderator
  • Hero Member
  • *****
  • Berichten: 8321
  • teveel info...
Re: Welk(e diameter) soldeertin?
« Reactie #5 Gepost op: 3 augustus 2012, 15:47:09 »
Misschien boeiend, ondanks dat je solderingen er best oke uit zien:
Hoe moet ik solderen?
http://www.newtone-online.nl/forum/index.php/topic,2445.0.html
http://www.curiousinventor.com/guides/How_To_Solder

Offline Olav

  • Full Member
  • ***
  • Berichten: 111
  • aaaargh, urrrrrrrrr
Re: Welk(e diameter) soldeertin?
« Reactie #6 Gepost op: 3 augustus 2012, 16:01:40 »
Overigens is het genoeg om het koperspoortje te onderbreken en hoef je niet perse een gat door het printje heen te boren ;)

Ik meet trouwens wel altijd na of ik daadwerkelijk de boel onderbroken heb.

Ben ik mee begonnen, doorgesneden en zitten steken, maar dat vond ik zo'n gepruts. Zeker op zo'n mini bordje... ik was bang dat ik mezelf in m'n rug zou steken ;) Dit was een stuk makkelijker, cleaner. En ik heb gemeten of het spoor werkelijk onderbroken was.

Of zeg jij dat doorsnijden (evt aan beide zijden van de hole) voldoende kan zijn? Alleen effe meten om zeker te weten?
va' sa' du? va' hete' du?

Offline Harold

  • Hero Member
  • *****
  • Berichten: 3070
  • Semi-amateurig!
    • DIY-Layout.com
Re: Welk(e diameter) soldeertin?
« Reactie #7 Gepost op: 3 augustus 2012, 16:07:40 »
Of zeg jij dat doorsnijden (evt aan beide zijden van de hole) voldoende kan zijn? Alleen effe meten om zeker te weten?

Ik draai een 4mm boortje tussen m'n vingers totdat het spoortje doorbroken is. Ik heb ook zo'n officiŽle fancy tool daarvoor, maar die kan ik nooit vinden ;)
Uitverkoop: THC Cream Fuzz - Boutique NOS germanium fuzz, en meer!
DIY-Layout.com - Online stripboard layout editor!

Offline Olav

  • Full Member
  • ***
  • Berichten: 111
  • aaaargh, urrrrrrrrr
Re: Welk(e diameter) soldeertin?
« Reactie #8 Gepost op: 3 augustus 2012, 16:10:47 »
Misschien boeiend, ondanks dat je solderingen er best oke uit zien:
Hoe moet ik solderen?
http://www.newtone-online.nl/forum/index.php/topic,2445.0.html
http://www.curiousinventor.com/guides/How_To_Solder

Curious Inventor kende ik. Basisregels van schone bout en even tinnen en afslaan en schoonhouden vooral ken ik wel. Op het eerste PCBtje dat ik soldeerde ging het hier en daar ook gewoon fout omdat ik die regels (domoor!) niet volgde. Ik denk hier het zelfde. Bout niet schoon, niet netjes voorgetind, dat soort dingen. En ik zit te beven, heel klein beetje, maar een steady hand is anders.

Ik zal het topic op dit forum ook eens doorlezen. dank voor je suggesties.
Excuus voor het posten in een foutieve sectie.
va' sa' du? va' hete' du?

Offline Olav

  • Full Member
  • ***
  • Berichten: 111
  • aaaargh, urrrrrrrrr
Re: Welk(e diameter) soldeertin?
« Reactie #9 Gepost op: 3 augustus 2012, 16:17:07 »
Of zeg jij dat doorsnijden (evt aan beide zijden van de hole) voldoende kan zijn? Alleen effe meten om zeker te weten?

Ik draai een 4mm boortje tussen m'n vingers totdat het spoortje doorbroken is. Ik heb ook zo'n officiŽle fancy tool daarvoor, maar die kan ik nooit vinden ;)

Ahaaaa, dat is wat men bedoelde met "de strip uitboren". Ik kan nu al niet meer vinden waar ik dat las... (niet hier in elk geval).
Gewoon een staalboortje 4mm tussen de vingers? Ga ik voor het volgende projectje proberen. Dank.
va' sa' du? va' hete' du?
