uTracer 3+ buizen tester/tracer

[Ricotjuh]

Vandaag gestart aan een nieuw project. En wel uTracer 3+ van Ronald Dekker. https://www.dos4ever.com/uTracer3/uTracer3_pag0.html#
Dit is een zelfbouw buizen tester/tracer waarmee je met de gui de traces van de buis zichtbaar kan maken en vergelijken met wat de fabrikant heeft opgegeven. Daarnaast kunnen er nog meer testen mee gedaan worden, maar daar moet ik nog induiken en eigen maken.
Ik ben van plan dit heel compact te maken. Vrijwel de meeste zelfbouwers die me voor zijn gegaan, maken gebruik van bananen stekkers om zo de juiste pinout van de gewenste buis te selecteren. Aangezien ik me eigen toch alleen maar toe ga spitsen op 12AX7, EL84, EL34 en 6L6 buizen voer ik de basis van de tester uit met een 8pins octal voet voor de EL34 en 6L6 type buizen. Voor de 2 ander genoemde buizen maak ik een adapter die van de 8pins naar 9pins buizen voet gaat. In die adapters zitten dan de juiste connecties voor die buis.
Hierdoor houd ik het ontwerp compact en kan ik geen draden verkeerd steken.
Afijn, dat zijn zaken voor later.

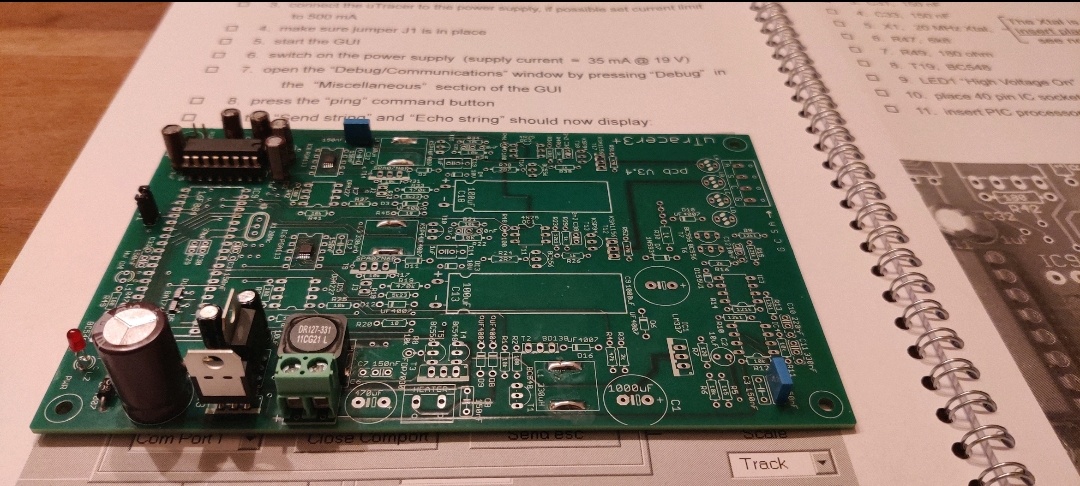

Eerst het geheel solderen en tussendoor testen. Dit wordt duidelijk weergegeven in de meegeleverde documentatie.
Dit wordt vervolgd...

[Flo]

Tof project! Ik heb al jaren een uTracer 3 bouwpakket liggen maar ben er nog niet aan toe gekomen. Ik ga dit volgen. Succes ermee!

[Buzzel]

Gaaf project! Ben benieuwd hoe het uiteindelijk resultaat bevalt! Ik zie wel eens van die 'vintage' leger surplus buizentesters op marktplaats langs komen en ben dan geneigd om er 1 te kopen om mijn la vol met oude buizen te testen. Dit lijkt me functioneel significant beter om buizen me te testen.

[Ricotjuh]

Ja hier idem. Echter vond ik deze vaak te groot en lomp voor mijn gebruik. Ook prijstechnisch is de utracer een interessante oplossing. En je kunt hem helemaal naar eigen wens bouwen.
