Mesa MKIIC+ preamp
« Gepost op: 26 november 2022, 21:15:46 »
Begin van nieuw project.

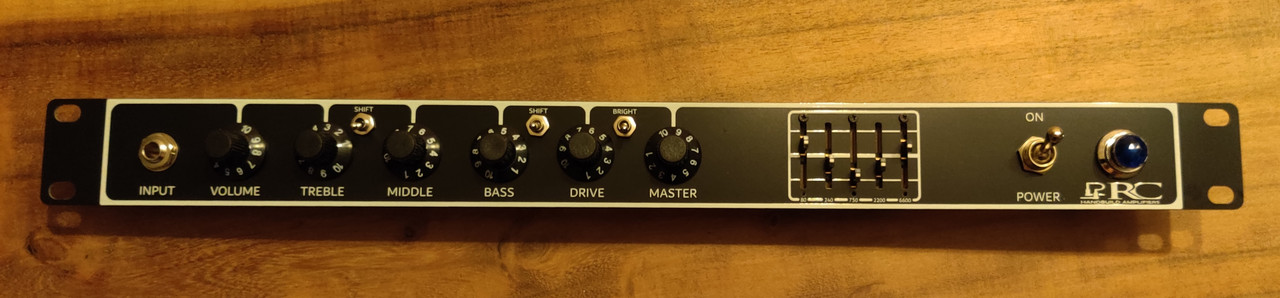

Een preamp versie van de mesa Mark IIC+. Het geheel moet gaan passen in een 1HE hoog 19" rack. Ik hergebruik de behuizing van een oude switcher. Als frontpaneel heb ik een pcb ontworpen voor de graphics en om alleen knoppen en sliders te monteren.

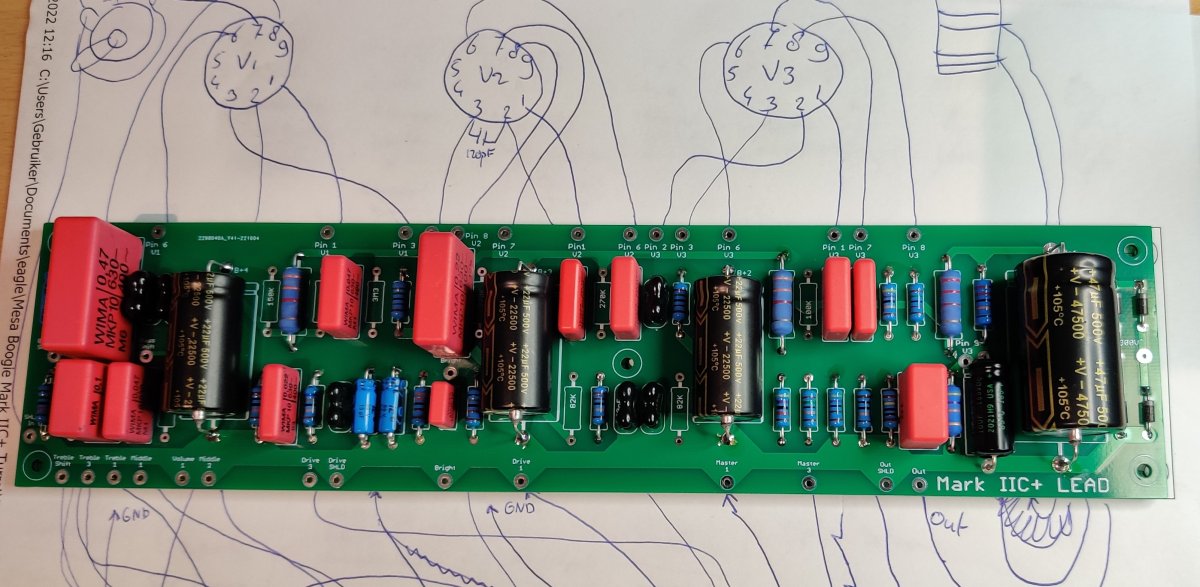

Hierbij de preamp print.


Overige info en foto's volgen nog..

Offline yngwie ray halen

  • Newbie
  • *
  • Berichten: 31
  • Wat een geweldig forum
Re: Mesa MKIIC+ preamp
« Reactie #1 Gepost op: 27 november 2022, 10:32:42 »
Dat ziet er heel goed uit allemaal.
Heb je nog meer van die printen?
Ik speel zelf al jaren en jaren op mesa.

Offline Ricotjuh

  • Sr. Member
  • ****
  • Berichten: 268
Re: Mesa MKIIC+ preamp
« Reactie #2 Gepost op: 27 november 2022, 16:07:27 »
Ja ik heb nog wel enkele printen.
Wil eerst het geheel goed testen

Offline Burny Lawsuit

  • Hero Member
  • *****
  • Berichten: 1498
  • Rap is just short for Crap!
Re: Mesa MKIIC+ preamp
« Reactie #3 Gepost op: 27 november 2022, 18:47:48 »
Wow. Dit is erg gaaf. Dit draadje ga ik volgen.  Als fervent (oude) Mesa-gebruiker.


Verzonden vanaf mijn iPhone met Tapatalk

Offline Ricotjuh

  • Sr. Member
  • ****
  • Berichten: 268
Re: Mesa MKIIC+ preamp
« Reactie #4 Gepost op: 27 november 2022, 20:37:52 »

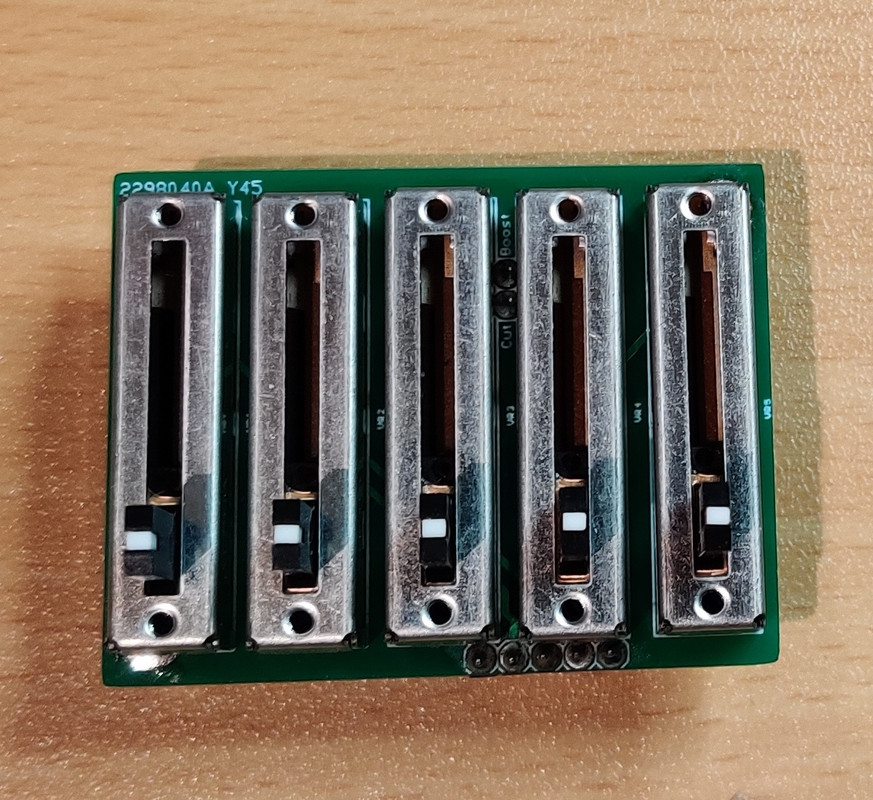

Hier nog wat sfeedfoto's van de EQ boards








Offline Burny Lawsuit

  • Hero Member
  • *****
  • Berichten: 1498
  • Rap is just short for Crap!
Re: Mesa MKIIC+ preamp
« Reactie #5 Gepost op: 27 november 2022, 22:40:45 »
Een Mesa graphic eq zonder inductors?


Verzonden vanaf mijn iPhone met Tapatalk

Offline Ricotjuh

  • Sr. Member
  • ****
  • Berichten: 268
Re: Mesa MKIIC+ preamp
« Reactie #6 Gepost op: 27 november 2022, 23:38:06 »
Inductors vervangen door gyrators

Offline Burny Lawsuit

  • Hero Member
  • *****
  • Berichten: 1498
  • Rap is just short for Crap!
Re: Mesa MKIIC+ preamp
« Reactie #7 Gepost op: 28 november 2022, 10:15:27 »
Inductors vervangen door gyrators
Dat klinkt wel anders…..


Verzonden vanaf mijn iPhone met Tapatalk

Offline Ricotjuh

  • Sr. Member
  • ****
  • Berichten: 268
Re: Mesa MKIIC+ preamp
« Reactie #8 Gepost op: 28 november 2022, 10:42:20 »
Dat gaan we dan meemaken.
Het geheel is zo opgezet dat ik de slider print los kan koppelen van het EQ circuit. En kan hier altijd een 2e print voor ontwerpen met inductors. Echter vind ik de prijs (+/- €15 per inductor) wel een beetje te veel van het goede. Overigens zijn ze momenteel bijna nergens levervaar. En betaalbare vervangers heb ik nog niet gevonden.
Mocht iemand tips hebben voor inductors, kan ik altijd kijken voor de 2e print die ik erop kan steken en kijken hoe groot het verschil dan is.
Maar voor de eerste versie ga ik even zo verder

Offline Burny Lawsuit

  • Hero Member
  • *****
  • Berichten: 1498
  • Rap is just short for Crap!
Re: Mesa MKIIC+ preamp
« Reactie #9 Gepost op: 28 november 2022, 11:25:33 »
Ik heb de 5-band Mesa EQ ook met gyrators in pedaalvorm gemaakt. Het werkt echt wel goed bij gebruik in de fx-loop. Maar bij gebruik van de echte Mesa-EQ is je geluid veel strakker.
Heeft wellicht met de plaatsing in de signaalketen te maken.
Ik blijf dit volgen.


Verzonden vanaf mijn iPhone met Tapatalk

Offline Ricotjuh

  • Sr. Member
  • ****
  • Berichten: 268
Re: Mesa MKIIC+ preamp
« Reactie #10 Gepost op: 28 november 2022, 11:52:32 »
Oke, intressant om te horen.
Had je de EQ opgebouwd met ic's of transistoren?
Ik heb het Circuit gelijk gehouden aan het origineel. Heb alleen wel gebruik gemaakt van een positieve 33V spanning.


Offline Burny Lawsuit

  • Hero Member
  • *****
  • Berichten: 1498
  • Rap is just short for Crap!
Re: Mesa MKIIC+ preamp
« Reactie #11 Gepost op: 28 november 2022, 13:29:54 »
Met IC’s.
De verolayout heb ik van Dirtbox.

http://dirtboxlayouts.blogspot.com/2019/11/mesa-boogie-5-band-gyrator-eq.html


Verzonden vanaf mijn iPhone met Tapatalk

Offline yngwie ray halen

  • Newbie
  • *
  • Berichten: 31
  • Wat een geweldig forum
Re: Mesa MKIIC+ preamp
« Reactie #12 Gepost op: 29 november 2022, 10:52:37 »
Echt heel knap hoe je dat gyrator ontwerp zo klein hebt weten te krijgen.
Ik heb een setje inductors gekocht via een vriendin die in los angeles woont , maar volgens mij kan je tegenwoordig ook uit europa die dingen via de boogie store bestellen.
Het kostte me ongeveer 50 euro in totaal.

Dat gyrator ontwerp geniet toch mijn voorkeur omdat ik dat makkelijk kan bouwen met onderdelen die ik praktisch nog heb liggen.

Offline Flo

  • Moderator
  • Hero Member
  • *****
  • Berichten: 8579
  • teveel info...
Re: Mesa MKIIC+ preamp
« Reactie #13 Gepost op: 29 november 2022, 22:10:29 »
Gaaf project hoor, veel succes ermee!
