OCD bouwen

[BLUESMAN]

=============================================

-- META -- by Flo

Bouw een OCD overdrive.
Dit topic bevat de samengevoegde OCD topics.

Links:

================

Info:

Re: Fulltone OCD Wie o Wie kan mij helpen?
http://www.newtone-online.nl/forum/index.php/topic,1843.msg11334.html#msg11334
OCD 'research':
http://freestompboxes.org/viewtopic.php?f=7&t=527

================

Schematics:

Re: Fulltone OCD Wie o Wie kan mij helpen?
http://www.newtone-online.nl/forum/index.php/topic,1843.msg11322.html#msg11322
Schema en vero van Stratotrasto OCD v4


Re: Fulltone OCD Wie o Wie kan mij helpen?
http://www.newtone-online.nl/forum/index.php/topic,1843.msg11325.html#msg11325
Schema en vero van Stratotrasto OCD v4 (hetzelfde schema als hierboven.)
http://www.newtone-online.nl/forum/index.php?action=dlattach;topic=1843.0;attach=1456;image

Re: OCD'tje bouwen.
http://www.newtone-online.nl/forum/index.php/topic,1843.msg12453.html#msg12453
Schematics door tuemmeuh 10-04-2008 v4


================

Vero layouts:

Re: Fulltone OCD Wie o Wie kan mij helpen?
http://www.newtone-online.nl/forum/index.php/topic,1843.msg11322.html#msg11322
Schema en vero van Stratotrasto OCD v4


Re: OCD'tje bouwen.
http://www.newtone-online.nl/forum/index.php/topic,1843.msg12453.html#msg12453
remork vero
"ik kreeg die ledswitch niet echt aan de praat (nrml zit er een transistorschakeling op tegen het ploppen als het LEDje aangaat met een normale 3PDT switch)"


Re: OCD'tje bouwen.
http://www.newtone-online.nl/forum/index.php/topic,1843.msg12803.html#msg12803
remork vero & LED plop delay
"zelf gemaakt en is dus geverifieerd"


================

PCB:

Re: Resultaat bouw OCD kopie en Flatliner Compressor
http://www.newtone-online.nl/forum/index.php/topic,1843.msg12080.html#msg12080


MarkM OCD PCB & Layout:
http://www.aronnelson.com/gallery/main.php/v/MarkMs-Gallery/album15/album76/OVD+TRANSFER.gif.html


http://www.aronnelson.com/gallery/main.php/v/MarkMs-Gallery/album15/album76/OVD+LAYOUT_001.png.html



================

Mods:

---

http://www.newtone-online.nl/forum/index.php/topic,1843.msg12318.html#msg12318
"- Gebruik een 1uF MKT ipv de tantaal condensator.
- Gebruik een OPA2604 ipv een TL082.
- Gebruik bij de mosfet Q1, een diode in sper wijzend naar de source toe. Zie ook:
http://www.newtone-online.nl/forum/index.php/topic,1939.msg12084.html#msg12084
- Zet de mosfets Q1, Q2 en condensator C6 op voetjes zodat je ze kunt verwisselen voor andere. Mosfet IRF510 schijnt ook erg goed te klinken. C6 haalt wat van de "scherpte" weg en heeft invloed op het hoog van de overdrive."

---

Pots:

Re: Resultaat bouw OCD kopie en Flatliner Compressor
http://www.newtone-online.nl/forum/index.php/topic,1843.msg12081.html#msg12081
Ik heb de gainpotmeter (1Meg) vervangen door 500K

Re: Fulltone OCD Wie o Wie kan mij helpen?
http://www.newtone-online.nl/forum/index.php/topic,1843.msg11322.html#msg11322
Ik gebruik wel lagere waarden voor de gain en volume potmeters: 500K ipv 1 M en 100k ipv 500K

Re: Fulltone OCD Wie o Wie kan mij helpen?
http://www.newtone-online.nl/forum/index.php/topic,1843.msg11328.html#msg11328
1M gaf teveel gain naar mijn smaak. Ik geloof dat eerdere versies van de OCD ook een 500K potmeter hadden.
Ik gebruik een logartmisch pot voor gain en voor volume, de tone pot is lineair.

---

MosFETs:

Germanium sperdiode voor Q1 MosFET
Re: Resultaat bouw OCD kopie en Flatliner Compressor
http://www.newtone-online.nl/forum/index.php/topic,1843.msg12084.html#msg12084
Re: OCD'tje bouwen.
http://www.newtone-online.nl/forum/index.php/topic,1843.msg12712.html#msg12712
http://www.diystompboxes.com/smfforum/index.php?topic=38581.msg273665#msg273665

MosFET types:
http://www.newtone-online.nl/forum/index.php/topic,1843.msg12084.html#msg12084
http://www.diystompboxes.com/smfforum/index.php?topic=57926.0
origineel:
2N7000
varianten:
IRF510
IRF520
BS170

================

BOM OCD v4:
Volgens schema en vero van Stratotrasto OCD v4
http://www.newtone-online.nl/forum/index.php?action=dlattach;topic=1843.0;attach=1456

OCD'tje bouwen.
http://www.newtone-online.nl/forum/index.php/topic,1843.msg12300.html#msg12300

R1   1M
R2   2K2
R3   10K
R4   470K
R5   10K
R6   18K
R7   10K
R8   10K
R9   10K
R10   39K
R11   150K
R12   22K
R13   33K
C1   20N
C2   68N
C3   220P
C4   10uf Elco
C5   10uf Elco
C6   1N
C7   100Nf (NP = Non Polarized)
C8   100N
C9   220P
C10   1uf Tantaal Elco (MKT is ook prima)
C11   47N
Q1    2N7000
Q2   2N7000
IC   TL072 of een TL082
D1   1N4148
D2   1N34
Drive   1M log potmeter
Tone   10K lin potmeter
Vol   500K log potmeter
S1 SPDT tuimel schakelaar (http://www.newtone-online.nl/catalog/product_info.php?cPath=22_24&products_id=40)

Condensatoren:
http://www.newtone-online.nl/forum/index.php/topic,1843.msg12318.html#msg12318
Gebruik het liefst FKP
http://www.newtone-online.nl/catalog/index.php?cPath=42_43_74
en anders MTK
http://www.newtone-online.nl/catalog/index.php?cPath=42_43_67
en deze inderdaad als elco's:
http://www.newtone-online.nl/catalog/index.php?cPath=42_45
C4   10uf Elco
C5   10uf Elco

BOM Remorks vero layout (by Jesco):
http://www.newtone-online.nl/forum/index.php/topic,1843.msg24775.html#msg24775

Verder heb je standaard nodig:

Banen print (vero)
http://www.newtone-online.nl/catalog/product_info.php?cPath=55_57&products_id=338
Behuizing (maatje BB is lekker ruim)
http://www.newtone-online.nl/catalog/product_info.php?cPath=21&products_id=32
3PDT voetschakelaar
http://www.newtone-online.nl/catalog/product_info.php?cPath=22_23&products_id=34
verbindings draad
http://www.newtone-online.nl/catalog/product_info.php?cPath=59&products_id=815
DC bus
http://www.newtone-online.nl/catalog/product_info.php?cPath=26&products_id=59
Batterij clip
http://www.newtone-online.nl/catalog/product_info.php?cPath=26&products_id=494
1x mono jack
http://www.newtone-online.nl/catalog/product_info.php?cPath=26&products_id=392
1x stereo jack
http://www.newtone-online.nl/catalog/product_info.php?cPath=26&products_id=393
LED (felle blauwe is leuk)
http://www.newtone-online.nl/catalog/product_info.php?cPath=38_39&products_id=320
LED houder
http://www.newtone-online.nl/catalog/product_info.php?cPath=38_39&products_id=327
18k weerstand voor LED
http://www.newtone-online.nl/catalog/product_info.php?products_id=269
3 knoppen voor op de potmeters
http://www.newtone-online.nl/catalog/index.php?cPath=30

soldeerbout
soldeertin
Verder gereedschap:
Metaal boren
Philips schroevendraaier
Kniptang

p.s.:
Ik kan geen garantie geven dat dit alles is. Maar wel zo goed als...
Misschien dat iemand anders nog iets toe te voegen heeft en je kunt het natuurlijk zelf controleren.

================

Builds:

SHO+OCD door g.g.:
http://www.newtone-online.nl/forum/index.php/topic,1843.msg12312.html#msg12312




YouTube:


OCD door remork:
http://www.newtone-online.nl/forum/index.php/topic,1843.msg12709.html#msg12709




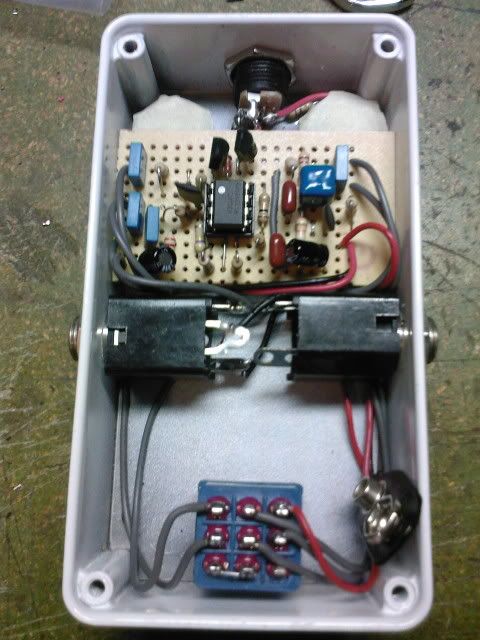

OCD door Andre:
http://www.newtone-online.nl/forum/index.php/topic,1843.msg14000.html#msg14000
http://www.newtone-online.nl/forum/index.php/topic,1843.msg14075.html#msg14075




=============================================

EDIT: Orginele post:


Hallo Techneuten,

Ik zou graag een Fulltone OCD willen maken omdat deze niet te betelaen zijn.

Weet of heeft iemand van jullie hier een tekening van?

Bvd Sjoerd

[msnl]

Zie hier:
http://i197.photobucket.com/albums/aa131/veroboard/Commercial/Fulltone/OCD/ocd_vero.png

Ik heb dit schema gemaakt en het werkt. Ik gebruik wel lagere waarden voor de gain en volume potmeters: 500K ipv 1 M en 100k ipv 500K

[Fuhgawz]

Kickass! Ik hoor altijd zo'n goede dingen over dit pedaal. Is dit schema trouwens geverifieerd en heb je jouw versie nog vergeleken met een 'echte'?

[BLUESMAN]

Zie hier:
http://i197.photobucket.com/albums/aa131/veroboard/Commercial/Fulltone/OCD/ocd_vero.png

Ik heb dit schema gemaakt en het werkt. Ik gebruik wel lagere waarden voor de gain en volume potmeters: 500K ipv 1 M en 100k ipv 500K

Hallo Msnl,

Waarom het je de waarde van de pots veranderd?

[BLUESMAN]

Misschien een stomme vraag;

Hoe moet ik Volume - 1 etc in het schema bekijken? Ik neem aan dat de pootjes zijn van de pots. 1 t/m 3 maar hoe houd ik de potmeter dan voor me? En wat gebruik ik voor wat? Liniair en logaritmisch?

Groet Sjoerd

[~arph]

Pootje 1 is links als de pot op zn rug ligt met de schacht naar boven (is ook logisch want je wil als hij naar links gedraaid is het voloume op nu en pootje 1 is hier de aarde)

Tevens: Volume regeling is doorgaans logaritmisch

[msnl]

Kickass! Ik hoor altijd zo'n goede dingen over dit pedaal. Is dit schema trouwens geverifieerd en heb je jouw versie nog vergeleken met een 'echte'?

Ik heb het gebouwd dus het schema werkt. Het schema klinkt ook goed, maar heb het niet direct kunnen vergelijken met OCD. Ik heb een tijd terug wel een OCD getest en wat ik mij kan herinneren komt dit schema wel in de buurt.
Weet het alleen neit zeker!

Waarom het je de waarde van de pots veranderd?

1M gaf teveel gain naar mijn smaak. Ik geloof dat eerdere versies van de OCD ook een 500K potmeter hadden.

Op freestompboxes.org staat nog een ander schema. Ik heb de verschillen vergeleken en deze geprobeerd. Ik heb de potmeterwaarden van het 'oude schema'  en de condensator waarden van de nieuwe!

En wat gebruik ik voor wat? Liniair en logaritmisch?

Ik gebruik een logartmisch pot voor gain en voor volume, de tone pot is liniair.

[BLUESMAN]

Dank jullie wel jongens!

Ik snap het

Msnl; Je weet dus niet helemaal zeker of jou pedaal van de OCD nou beter klinkt of slechter?

Als er meer schema's in omloop zijn hoor ik dat graag.

Groet Sjoerd

[Auke Haarsma]

wellicht ten overvloede:

[BLUESMAN]

wellicht ten overvloede:

Kijk!

Dit is nog eens duidelijk! Dank!

[Auke Haarsma]

Graag gedaan.

Credits zijn voor 'Dragonfly' van Diystompboxes.com/forum

[BLUESMAN]

Zijn er meer schema's van dit pedaal in omloop?

[Auke Haarsma]

zekers.

Ff registreren en dan kan je hier je hart op halen aan OCD 'research':
http://freestompboxes.org/viewtopic.php?f=7&t=527

[Frank]

Tjo!

Ik snap niet helemaal hoe dat werkt met die condensatoren! Hoe lees ik uit het schema af welke condensatoren ik nodig heb (de waardes snap ik, maar of het nou keramische of folie condensatoren zijn, wie kan mij helpen?)

En hoe werkt dat met de switch (ik neem aan dat S staat voor switch?)? Welke gebruik je hiervoor? Gewoon een ON-ON switch?

Alvast bedankt!

[Auke Haarsma]

De switch S1 is een on-off switch (kan je ook zien op t schema. Tis als een brug, er zijn maar twee standen mogelijk, waarbij in 1 stand wel contact is en in de andere niet). Ik zie dat newtone op dit moment geen on-off 1 polige schakelaar heeft. Je kan in dat geval een ON-ON pakken (http://www.newtone-online.nl/catalog/product_info.php?cPath=22_24&products_id=804&osCsid=2d9403d12d6753c117efdebeda51c918) en dan verbind je gewoon de 2e ON positie niet.

De condendsatoren: met polariteit (die twee met een +), dat zijn elko's.  De overige zijn zonder polariteit. Het maakt in principe niet zo veel uit welk type je pakt, maar meestal bepaalt de waarde die je nodig hebt ongeveer welk type beschikbaar is. Waardes in pF zijn meestal keramisch. nF meestal folie. Ik zou daar zelf gewoon MKT in zetten.
